日期:26-05-12 時(shí)間:02:13 來源: 益榮金屬
22、孔連通泡沫鋁制備工藝研究
2、填料粒子的粒徑為20—40目

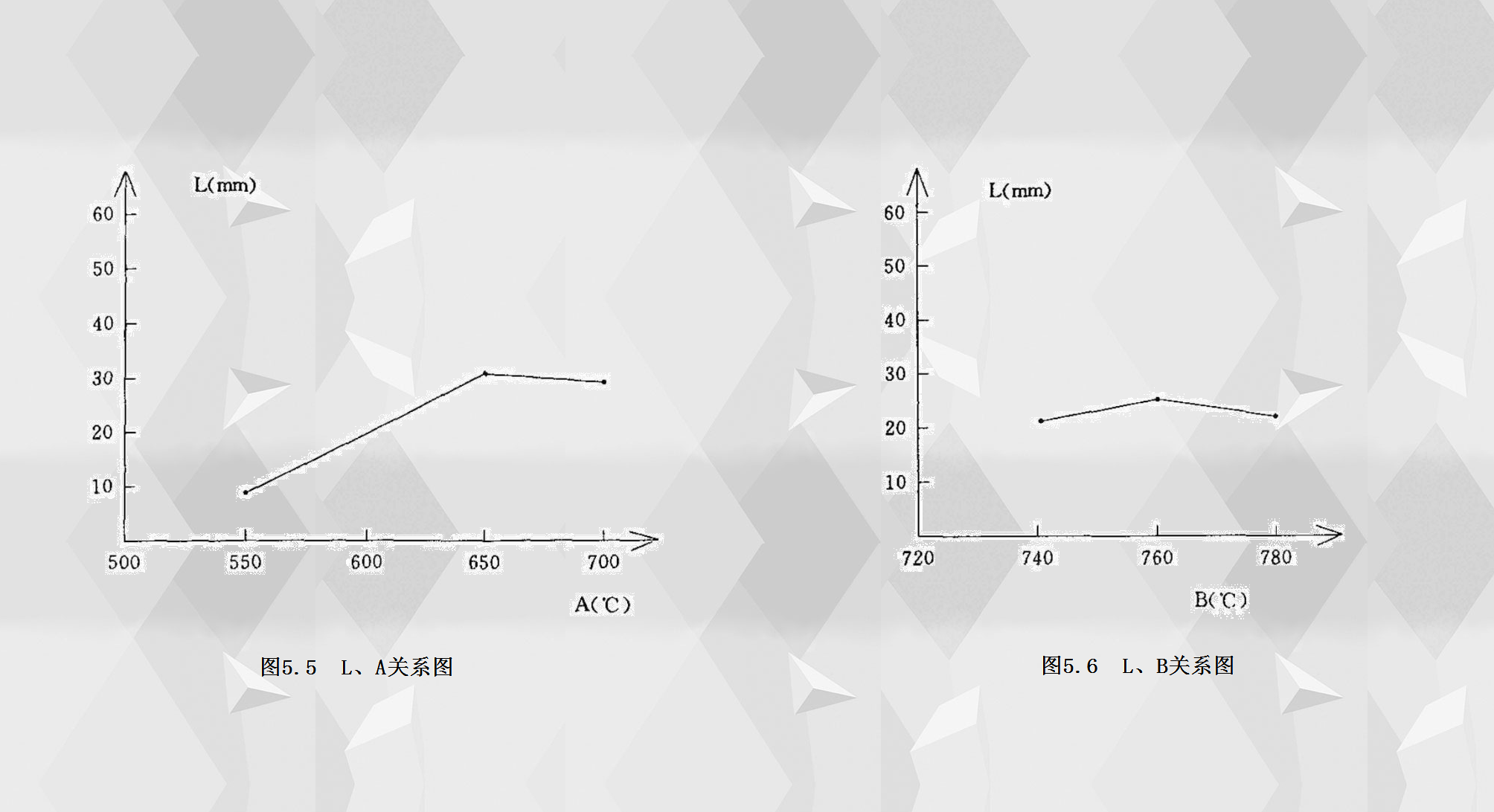

水平設(shè)計(jì)如表4,試驗(yàn)數(shù)據(jù)(包括孔隙率與比重)如表5,有效長度直觀分析如表6,因子水平與試驗(yàn)結(jié)果之間的關(guān)系如圖5.5、圖5.6。
表4 粒徑為20—40目的水平設(shè)計(jì)
| 因素水平 | 粒子預(yù)熱溫度(℃)A | 鋁液澆注溫度(℃)B |
| 1 | 550 | 740 |
| 2 | 650 | 760 |
| 3 | 700 | 780 |
表5 粒徑為2040目的試驗(yàn)數(shù)據(jù)
| 因素水平 | A(℃) | B(℃) | 有效長度L(mm) | 孔隙率(%) | 比重(g/cm3) |
| 1 | 1 | 1 | 8 | 70 | 0.81 |
| 2 | 1 | 2 | 9 | 71 | 0.78 |
| 3 | 1 | 3 | 10 | 71 | 0.78 |
| 4 | 2 | 1 | 29 | 73 | 0.73 |
| 5 | 2 | 2 | 33 | 80 | 0.54 |
| 6 | 2 | 3 | 32 | 78 | 0.59 |
| 7 | 3 | 1 | 28 | 75 | 0.67 |
| 8 | 3 | 2 | 32 | 79 | 0.57 |
| 9 | 3 | 3 | 31 | 79 | 0.57 |
表6 有效長度直觀分析數(shù)據(jù)表
|
|
LA(mm) | LB(mm) |
| I/3 | 9 | 21.7 |
| II/3 | 31.3 | 24.7 |
| III/3 | 30.3 | 24.3 |
| 極差R | 22.3 | 3 |
從極差R可以知道二因素主次順序?yàn)锳→B,擇優(yōu)方案為A?B?。
。
上海益榮金屬材料有限公司
滬ICP備2021023942號-1
點(diǎn)擊此處復(fù)制微信: 18964509875
點(diǎn)擊此處復(fù)制微信: 13917996526
點(diǎn)擊此處復(fù)制微信: 18917698969
點(diǎn)擊此處撥打電話:18964509875
點(diǎn)擊此處撥打電話:13917996526
點(diǎn)擊此處撥打電話:18917698969
